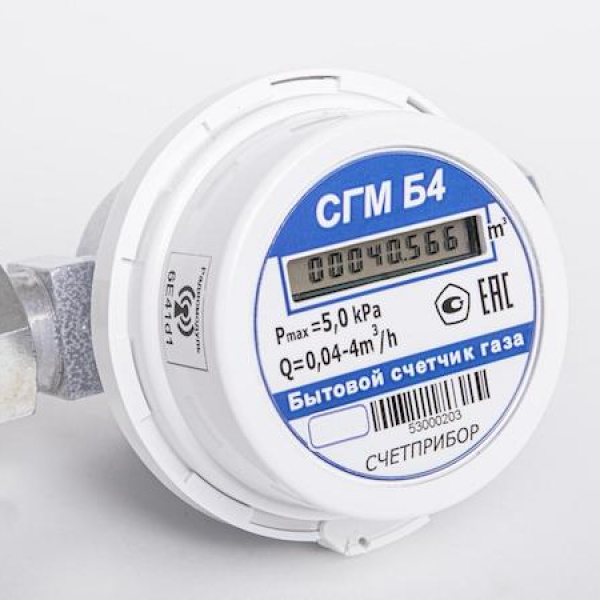

Счётчик диафрагменный газа СГМ G-4

Регистрационный № 61968 -    15 в Федеральном информационном фонде по обеспечению единства измерений.

Назначение: для учета объема потребляемого газа.
Измеряемая среда: природный газ, пары сжиженного газа.

Область применения: в квартирах и индивидуальных домах.

Полное описание

Конструкция счётчика представляет классический состав аппарата подобного вида.
В герметичном корпусе расположены следующие элементы:

автоматический генератор струйного типа;
электронный блок обработки сигнала;
стандартный пьезоэлемент;
литиевый источник питания.
Корпус закрывается крышкой с вмонтированным пломбировочным кольцом.

Характеристики и принцип действия

В этом устройстве применён так называемый косвенный метод
измерения расхода газовой смеси. Он основан на функциональной
зависимости частоты колебаний газового потока в струйном генераторе
от объёма проходящего газа. Эта зависимость носит линейный характер.
Поэтому используя пьезоэлектрический эффект производят
преобразования этих колебаний в электрический сигнал.
После его последующей обработки в электронном блоке на
жидкокристаллическом индикаторе отображается расход газа.
